Um pára-raios tipo gap é um dispositivo crucial no campo da proteção elétrica, especialmente na proteção de sistemas de energia contra os efeitos devastadores de descargas atmosféricas. Como fornecedor líder de pára-raios, estou animado para me aprofundar no funcionamento interno dos pára-raios tipo gap e explicar como eles desempenham um papel vital na segurança elétrica.
Os princípios básicos dos raios e sua ameaça aos sistemas elétricos
O raio é um fenômeno natural de descarga elétrica que ocorre quando há um acúmulo significativo de carga elétrica na atmosfera. Um único raio pode transportar uma tensão extremamente alta, muitas vezes atingindo milhões de volts, e uma grande quantidade de corrente, às vezes até centenas de milhares de amperes. Quando um raio atinge um sistema elétrico, pode causar graves danos ao equipamento, interromper o fornecimento de energia e até representar uma ameaça à segurança humana.
Os sistemas elétricos, como as linhas de transmissão e distribuição de energia, são particularmente vulneráveis a quedas de raios. O pico de alta energia causado por um raio pode facilmente exceder a capacidade de isolamento do equipamento elétrico, levando à quebra do isolamento, curtos-circuitos e falha do equipamento. É aqui que entram em ação os pára-raios.
Estrutura e componentes de um pára-raios tipo lacuna - tipo
Um pára-raios do tipo gap consiste em vários componentes principais. A característica mais proeminente é o entreferro. Essa lacuna é formada entre dois eletrodos, geralmente feitos de materiais condutores como cobre ou alumínio. Os eletrodos são cuidadosamente projetados e espaçados para ter uma tensão de ruptura específica.
Além do entreferro, o pára-raios também inclui uma série de resistores e outros componentes elétricos. Esses resistores são usados para controlar o fluxo de corrente e limitar a tensão através do pára-raios durante condições normais de operação. A estrutura geral é frequentemente encerrada em uma caixa protetora para evitar que fatores ambientais como umidade, poeira e danos mecânicos afetem seu desempenho.
Como funciona um pára-raios tipo Gap
Em condições normais de operação, o entreferro no pára-raios atua como um isolante. A tensão no pára-raios está dentro da faixa normal do sistema elétrico e o entreferro evita que qualquer corrente significativa flua através do pára-raios. Os resistores no pára-raios também ajudam a garantir que as características elétricas do sistema permaneçam estáveis.
Quando ocorre um raio, um surto de alta tensão é introduzido no sistema elétrico. À medida que a tensão do surto aumenta e atinge a tensão de ruptura do entreferro, o ar no entreferro ioniza-se. A ionização é um processo onde as moléculas de ar são quebradas em íons e elétrons livres, criando um caminho condutor. Uma vez que o entreferro ioniza, ele efetivamente se torna um condutor, permitindo que a alta corrente do raio flua através do pára-raios e chegue ao solo.
Os resistores no pára-raios desempenham um papel importante durante esse processo. Eles ajudam a limitar a corrente que flui através do pára-raios e garantem que a tensão através do pára-raios não exceda um nível seguro. Ao redirecionar a corrente do raio para o solo, o pára-raios do tipo gap protege o equipamento elétrico conectado ao sistema dos efeitos prejudiciais do raio.
Após a passagem do raio, a tensão no entreferro cai de volta aos níveis normais. À medida que a tensão diminui, a ionização no entreferro para e o entreferro retorna ao seu estado isolante. Isto permite que o sistema elétrico retome a operação normal sem qualquer interrupção.
Vantagens dos pára-raios tipo Gap
Uma das principais vantagens dos pára-raios tipo gap é sua simplicidade. A sua estrutura básica e operação tornam-nos relativamente fáceis de fabricar e instalar. Eles também são econômicos, o que os torna uma escolha popular para muitas aplicações, especialmente em áreas onde o custo é uma grande preocupação.
Outra vantagem é sua alta confiabilidade. O entreferro fornece uma separação física que pode suportar surtos de alta tensão. O processo de ionização é um fenômeno físico bem compreendido e os componentes do pára-raios são projetados para operar de forma confiável sob diversas condições ambientais.
Limitações dos pára-raios do tipo Gap
No entanto, os pára-raios do tipo gap também apresentam algumas limitações. Uma das principais limitações é a possibilidade de corrente subsequente. Após a passagem do raio, pode haver uma pequena quantidade de corrente que continua a fluir através do pára-raios devido à ionização do entreferro. Esta corrente subsequente pode causar superaquecimento e danos ao pára-raios ao longo do tempo.
Outra limitação é que os pára-raios do tipo gap têm uma capacidade limitada de lidar com vários relâmpagos em um curto período. O processo de ionização e deionização leva algum tempo e, se outro raio ocorrer antes que o entreferro seja totalmente recuperado, o pára-raios pode não ser capaz de fornecer proteção eficaz.
Comparação com outros tipos de pára-raios
Em comparação, outros tipos de pára-raios, como oSupressor de Óxido de Zinco, oferecem diferentes vantagens. Os pára-raios de óxido de zinco usam um resistor não linear feito de óxido de zinco. Este material possui uma propriedade única onde sua resistência diminui significativamente quando a tensão ultrapassa um determinado nível.
Ao contrário dos pára-raios do tipo gap, os pára-raios de óxido de zinco não dependem de um entreferro para operação. Eles podem fornecer proteção contínua contra descargas atmosféricas e são mais eficazes no tratamento de múltiplos raios em um curto período. Eles também apresentam um risco menor de corrente subsequente, o que melhora sua confiabilidade a longo prazo.

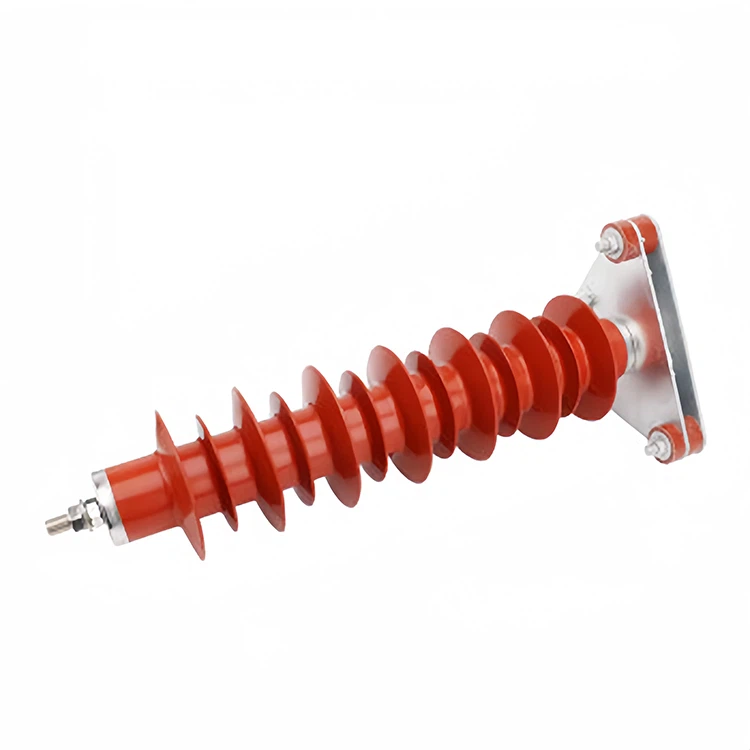

Nós também oferecemosSupressor de óxido de zinco em péeSupressor de óxido de zinco no poste, que são projetados para aplicações específicas. Os pára-raios de óxido de zinco são adequados para instalações onde o espaço é limitado, enquanto os pára-raios de óxido de zinco em postes são ideais para linhas de energia aéreas.
Aplicações de pára-raios tipo Gap
Apesar de suas limitações, os pára-raios do tipo gap ainda são amplamente utilizados em muitas aplicações. Eles são comumente usados em sistemas elétricos de baixa tensão, como edifícios residenciais e pequenos edifícios comerciais. Nessas aplicações, o custo relativamente baixo e a simplicidade dos pára-raios do tipo gap os tornam uma escolha prática.
São também utilizados em algumas zonas rurais e remotas onde a rede eléctrica está menos desenvolvida. Nessas áreas, a relação custo-benefício dos pára-raios do tipo gap é um fator importante, e sua capacidade de fornecer proteção básica contra descargas atmosféricas é suficiente para os sistemas elétricos locais.
Importância de escolher o pára-raios certo
Ao escolher um pára-raios para um sistema elétrico, é crucial considerar vários fatores. Estes incluem o nível de tensão do sistema, a frequência dos raios na área, o tipo de equipamento elétrico a ser protegido e o orçamento disponível.
Como fornecedor de pára-raios, temos conhecimento e experiência para ajudar nossos clientes a selecionar o pára-raios mais adequado para suas necessidades específicas. Quer seja um pára-raios do tipo gap, um pára-raios de óxido de zinco ou qualquer outro tipo, podemos fornecer produtos de alta qualidade e aconselhamento profissional.
Contate-nos para aquisição e consulta
Se você precisa de um pára-raios confiável para seu sistema elétrico, estamos aqui para ajudar. Nossa equipe de especialistas pode ajudá-lo a escolher o tipo certo de pára-raios e fornecer informações detalhadas sobre nossos produtos. Oferecemos uma ampla variedade de pára-raios, incluindo pára-raios do tipo gap, pára-raios de óxido de zinco e outros modelos especiais.
Não deixe seu sistema elétrico vulnerável a quedas de raios. Contate-nos hoje para iniciar o processo de aquisição e consulta. Esperamos ajudá-lo a proteger seus ativos e garantir a segurança e a confiabilidade de sua infraestrutura elétrica.
Referências
- Blackburn, JL (2014). Relés de Proteção: Princípios e Aplicações. Imprensa CRC.
- Greenwood, A. (1991). Transientes Elétricos em Sistemas de Potência. John Wiley e Filhos.
- IEEE Std C62.1 - 2013, Padrão IEEE para pára-raios de óxido de metal para circuitos de energia CA (1 kV e superior).
