No cenário intrincado dos circuitos elétricos, a cooperação perfeita entre um fusível e relés do tipo de carga é de suma importância. Como fornecedor de fusíveis de fusível de tipo de carga confiável, testemunhei em primeira mão o papel crítico que esses componentes desempenham para garantir a segurança e a eficiência dos sistemas elétricos. Esta postagem do blog tem como objetivo aprofundar a mecânica de como um fusível de queda e os relés de um tipo de carga trabalha juntos dentro de um circuito, explorando suas funções, interações e os benefícios de sua operação combinada.
Entendendo os fusíveis do tipo de carga
Os fusíveis de queda do tipo de carga são dispositivos de proteção essenciais em sistemas de distribuição elétrica. Eles são projetados para proteger transformadores, alimentadores e outros equipamentos elétricos de condições de sobrecorrente. Quando ocorre uma sobrecorrente, o elemento de fusível dentro da queda do tipo de carga derrete, fazendo com que o tubo de fusível caia de seu suporte, interrompendo assim o circuito. Essa separação física do tubo de fusível fornece uma indicação visual de uma falha, facilitando a identificação e substituição do pessoal de manutenção.
Um de nossos produtos populares é oHPRWG1-12F, que foi projetado para uso em redes de distribuição. Oferece proteção de sobrecorrente confiável e é adequada para uma ampla gama de aplicações. Outro produto, o36kV de corte de fusível de alta tensão de alta tensão, é projetado especificamente para sistemas de alta tensão, fornecendo proteção robusta contra curtos circuitos e sobrecarga.
O papel dos relés em um circuito
Os relés são dispositivos eletromecânicos ou de estado sólido que são usados para controlar circuitos elétricos. Eles atuam como interruptores, permitindo que um pequeno sinal elétrico controlasse uma carga elétrica maior. Em um circuito, os relés podem ser usados para vários propósitos, como proteção, controle e automação.
Os relés geralmente são usados em conjunto com outros dispositivos de proteção, como fusíveis, para fornecer camadas adicionais de proteção. Eles podem detectar condições elétricas anormais, como sobrecorrente, sobretensão ou subcorrente, e iniciar ações apropriadas, como tropeçar em um disjuntor ou ativar um alarme.
Como os fusíveis e os relés do tipo de carga cooperam
A cooperação entre um fusível de queda do tipo de carga e relés em um circuito é baseado em suas funções complementares. O fusível do tipo de carga fornece proteção de sobrecorrente de ação rápida, enquanto os relés oferecem proteção mais seletiva e inteligente.
Proteção de sobrecorrente
Quando uma sobrecorrente ocorre em um circuito, o fusível do tipo de carga atua como a primeira linha de defesa. Ele interrompe rapidamente o circuito derretendo o elemento de fusível, impedindo danos ao equipamento elétrico. No entanto, o fusível do tipo de carga tem uma capacidade limitada de discriminar entre diferentes tipos de falhas. Ele tropeçará em qualquer condição de sobrecorrente, independentemente de ser uma falha temporária ou permanente.
Os relés, por outro lado, podem ser programados para detectar tipos específicos de falhas e responder de acordo. Por exemplo, um relé pode ser definido apenas quando a sobrecorrente exceder um certo limite por um período específico de tempo. Isso permite que o relé distingue entre sobrecargas temporárias e curtos circuitos permanentes, reduzindo o número de operações desnecessárias de fusíveis.
Coordenação
Para garantir a cooperação efetiva entre um fusível e relés de tipo de carga, é necessária uma coordenação adequada. A coordenação envolve a definição das características operacionais do fusível do tipo de carga e os relés de tal maneira que eles trabalham juntos sem problemas.
Um aspecto importante da coordenação é a curva característica do tempo (TCC). A curva TCC mostra a relação entre a corrente que flui através de um dispositivo de proteção e o tempo necessário para o dispositivo operar. Ao selecionar cuidadosamente as curvas TCC do fusível de queda do tipo de carga e dos relés, é possível garantir que o fusível de queda do tipo de carga opere primeiro para condições menores de sobrecorrente, enquanto os relés operam para falhas mais graves.
Outro aspecto da coordenação é a seletividade. A seletividade refere -se à capacidade de um dispositivo de proteção isolar apenas a seção defeituosa de um circuito, deixando o restante do circuito operacional. Ao coordenar o fusível do tipo de carga e os relés, é possível obter altos níveis de seletividade, minimizando o impacto de uma falha em todo o sistema elétrico.
Benefícios da cooperação
A cooperação entre um fusível de gotas do tipo de carga e relés oferece vários benefícios, incluindo:
Segurança aprimorada
Ao fornecer várias camadas de proteção, a combinação de um fusível de queda do tipo de carga e os relés aprimora a segurança do sistema elétrico. O fusível de queda do tipo de carga fornece proteção de ação rápida contra a sobrecorrente, enquanto os relés oferecem proteção mais seletiva e inteligente, reduzindo o risco de incêndios elétricos e danos ao equipamento.
Confiabilidade melhorada
A cooperação entre um fusível de queda do tipo de carga e os relés melhora a confiabilidade do sistema elétrico. Ao reduzir o número de operações desnecessárias de fusíveis, os relés ajudam a minimizar os custos de inatividade e manutenção. Além disso, a capacidade dos relés de detectar e isolar falhas rapidamente ajuda a evitar falhas em cascata, garantindo a operação contínua do sistema elétrico.
Custo-efetividade
A combinação de um fusível e relés de tipo de carga é uma solução econômica para proteger os sistemas elétricos. O fusível do tipo de carga é um dispositivo relativamente barato que fornece proteção básica de sobrecorrente, enquanto os relés oferecem recursos de proteção mais avançados a um custo razoável. Ao usar os dois dispositivos juntos, é possível obter um alto nível de proteção sem incorrer em custos excessivos.
Exemplos de aplicação
A cooperação entre um fusível de queda do tipo de carga e relés é amplamente utilizada em várias aplicações elétricas, incluindo:
Redes de distribuição
Nas redes de distribuição, os fusíveis do tipo de carga são comumente usados para proteger transformadores, alimentadores e outros equipamentos elétricos. Os relés são usados em conjunto com os fusíveis de queda do tipo de carga para fornecer proteção e controle adicionais. Por exemplo, um relé pode ser usado para detectar uma falha em um alimentador e tropeçar no disjuntor, isolando a seção defeituosa da rede.
Aplicações industriais
Em aplicações industriais, os fusíveis e os relés do tipo de carga são usados para proteger motores, geradores e outros equipamentos elétricos. O fusível do tipo de carga fornece proteção de sobrecorrente, enquanto os relés são usados para monitorar os parâmetros elétricos do equipamento e iniciar ações apropriadas em caso de falha. Por exemplo, um relé pode ser usado para detectar uma condição de sobrecorrente em um motor e tropeçar no disjuntor, evitando danos ao motor.
Conclusão
Em conclusão, a cooperação entre um fusível de queda do tipo de carga e relés é essencial para garantir a segurança e a eficiência dos circuitos elétricos. Ao combinar a proteção de sobrecorrente de ação rápida do fusível de queda do tipo de carga com a proteção seletiva e inteligente dos relés, é possível obter um alto nível de proteção contra uma ampla gama de falhas elétricas.

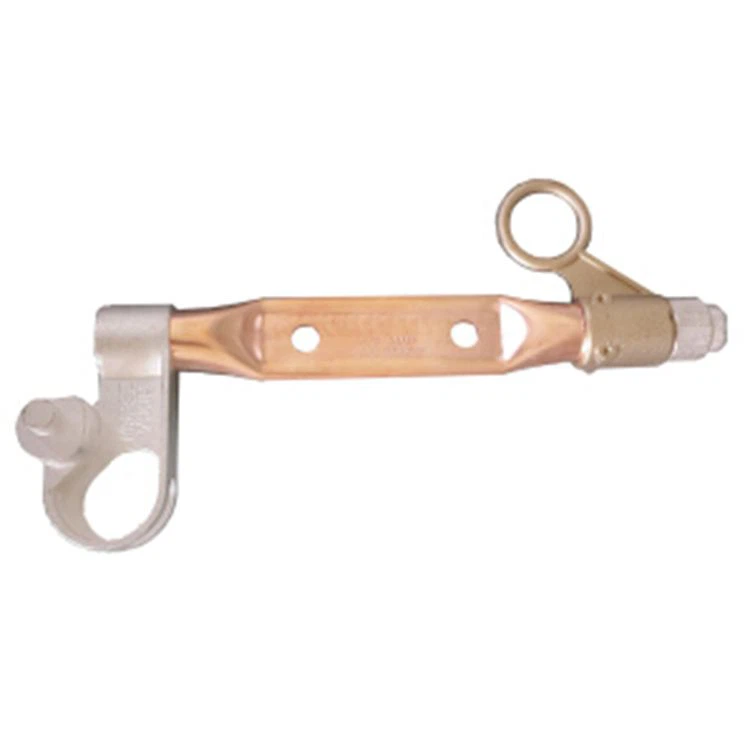

Como fornecedor de fusíveis de queda do tipo de carga, estamos comprometidos em fornecer produtos e soluções de alta qualidade que atendam às necessidades de nossos clientes. NossoHPRWG1-12F, Assim,36kV de corte de fusível de alta tensão de alta tensão, e15KV 300A portador de fusíveissão projetados para funcionar perfeitamente com relés, fornecendo proteção de sobrecorrente confiável para sistemas elétricos.
Se você estiver interessado em aprender mais sobre nossos fusíveis de queda do tipo de carga ou discutir seus requisitos específicos, não hesite em entrar em contato conosco. Estamos ansiosos pela oportunidade de cooperar com você e ajudá -lo a encontrar as melhores soluções para suas necessidades de proteção elétrica.
Referências
- Proteção de sistemas de energia elétrica, de J. Lewis Blackburn e Thomas J. Domin.
- Retransmissão de proteção: princípios e aplicações, de Joseph A. Kezunovic e Mahesh S. Illindala.
- Engenharia de distribuição de energia elétrica, de Turan Gonen.
