Como fornecedor de confiança de disjuntores de vácuo ao ar livre, estou animado para compartilhar informações sobre os mecanismos operacionais desses dispositivos elétricos cruciais. Os disjuntores de vácuo ao ar livre desempenham um papel vital na proteção de sistemas elétricos contra falhas e na garantia de distribuição de energia confiável em vários ambientes externos. Nesta postagem do blog, nos aprofundaremos no funcionamento interno desses disjuntores, explorando seus principais componentes e como eles funcionam para proteger as redes elétricas.
Princípio básico dos disjuntores de vácuo
No coração de um disjuntor de vácuo ao ar livre está o princípio da interrupção do arco em um ambiente de vácuo. Ao contrário dos disjuntores tradicionais que usam ar, óleo ou gás SF6 para extinguir o arco, os disjuntores de vácuo dependem das propriedades únicas de um vácuo para interromper o fluxo de corrente. Quando uma falha ocorre no sistema elétrico, os contatos do disjuntor se separam, criando um arco. No vácuo, o arco é rapidamente extinto devido à ausência de partículas ionizadas e à alta resistência dielétrica do vácuo. Essa extinção rápida do arco minimiza os danos ao equipamento elétrico e garante uma interrupção confiável da corrente de falha.
Componentes -chave de um disjuntor de vácuo ao ar livre
Interruptoras a vácuo
O interruptor a vácuo é o componente central de um disjuntor de vácuo ao ar livre. Consiste em uma câmara de vácuo selada com um contato fixo e um contato móvel. Quando o disjuntor está na posição fechada, os contatos estão em contato, permitindo que a corrente flua através do circuito. Quando ocorre uma falha, o mecanismo de operação afasta o contato em movimento do contato fixo, criando um arco. O ambiente a vácuo dentro do interruptor apaga rapidamente o arco, interrompendo o fluxo de corrente. Os interruptores a vácuo são projetados para suportar altas tensões e correntes, tornando -os adequados para uso em sistemas elétricos ao ar livre.
Mecanismo operacional
O mecanismo operacional é responsável por abrir e fechar os contatos do disjuntor. Existem vários tipos de mecanismos de operação usados em disjuntores de vácuo ao ar livre, incluindo mecanismos operados pela mola, mecanismos eletromagnéticos e mecanismos operados por motor. Os mecanismos operados pela mola são do tipo mais comumente usado, pois são confiáveis, compactos e requerem manutenção mínima. Esses mecanismos usam uma mola para armazenar energia, que é liberada para acionar o contato móvel quando o disjuntor precisa ser aberto ou fechado.
Sistema de controle e proteção
O sistema de controle e proteção de um disjuntor de vácuo ao ar livre monitora o sistema elétrico para falhas e controla a operação do disjuntor. Consiste em um controlador, sensores e relés de proteção. O controlador recebe sinais dos sensores, que detectam alterações nos parâmetros elétricos, como corrente, tensão e temperatura. Se uma falha for detectada, o controlador enviará um sinal para o mecanismo de operação para abrir o disjuntor e isolar a seção defeituosa do sistema elétrico. Os relés de proteção fornecem proteção adicional, detectando tipos específicos de falhas, como sobrecorrente, sobretensão e circuitos curtos.
Modos de operação de um disjuntor de vácuo ao ar livre
Operação manual
Na operação manual, o disjuntor é aberto e fechado por um operador usando uma manivela de mão ou uma alavanca. A operação manual é normalmente usada para fins de manutenção e teste ou em situações de emergência quando a fonte de alimentação para o mecanismo de operação não está disponível.
Operação automática
Na operação automática, o disjuntor é controlado pelo sistema de controle e proteção. Quando ocorre uma falha, o sistema de controle detecta a falha e envia um sinal para o mecanismo de operação para abrir o disjuntor. Depois que a falha é limpa, o sistema de controle pode fechar automaticamente o disjuntor para restaurar a energia do sistema elétrico. A operação automática garante uma resposta rápida e confiável a falhas, minimizando o tempo de inatividade e os danos ao equipamento elétrico.
Operação remota
A operação remota permite que o disjuntor seja controlado a partir de um local remoto usando uma rede de comunicação. Esse modo de operação é útil para monitorar e controlar o sistema elétrico em grandes subestações ou em áreas onde o acesso é difícil. A operação remota pode ser alcançada usando várias tecnologias de comunicação, como Ethernet, Fiber Optic ou Comunicação sem fio.
Aplicações de disjuntores de vácuo ao ar livre
Os disjuntores de vácuo ao ar livre são amplamente utilizados em vários sistemas elétricos ao ar livre, incluindo:
- Redes de distribuição:Os disjuntores de vácuo ao ar livre são usados em redes de distribuição para proteger transformadores, alimentadores e outros equipamentos elétricos de falhas. Eles ajudam a garantir uma fonte de energia confiável para clientes residenciais, comerciais e industriais.
- Sistemas de energia renovável:Com a crescente adoção de fontes de energia renovável, como energia solar e eólica, os disjuntores de vácuo ao ar livre são usados para proteger o equipamento elétrico nesses sistemas. Eles ajudam a garantir a operação segura e confiável de sistemas de geração e distribuição de energia renovável.
- Plantas industriais:Os disjuntores de vácuo ao ar livre são usados em plantas industriais para proteger o equipamento elétrico contra falhas e garantir uma fonte de alimentação confiável. Eles são comumente usados em indústrias como mineração, fabricação e petróleo e gás.
Vantagens dos disjuntores de vácuo ao ar livre
- Alta confiabilidade:Os disjuntores de vácuo ao ar livre são altamente confiáveis devido ao seu design simples e ao uso de interruptores a vácuo. Eles têm uma vida útil longa e exigem manutenção mínima, tornando -os adequados para uso em ambientes externos severos.
- Extinção rápida do arco:O ambiente a vácuo dentro do interruptor permite uma rápida extinção do arco, minimizando os danos ao equipamento elétrico e garantindo uma interrupção confiável da corrente de falha.
- Baixa manutenção:Os disjuntores de vácuo ao ar livre requerem manutenção mínima em comparação com outros tipos de disjuntores. Os interruptores a vácuo não requerem nenhuma manutenção e o mecanismo operacional só precisa ser inspecionado e lubrificado periodicamente.
- Simpatia ambiental:Os disjuntores de vácuo não usam gases nocivos como SF6, tornando -os ecológicos. Eles também são recicláveis, reduzindo o impacto ambiental do equipamento elétrico.
Nossas ofertas de produtos

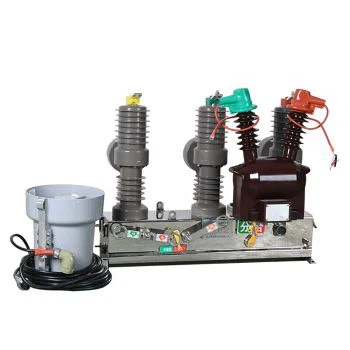

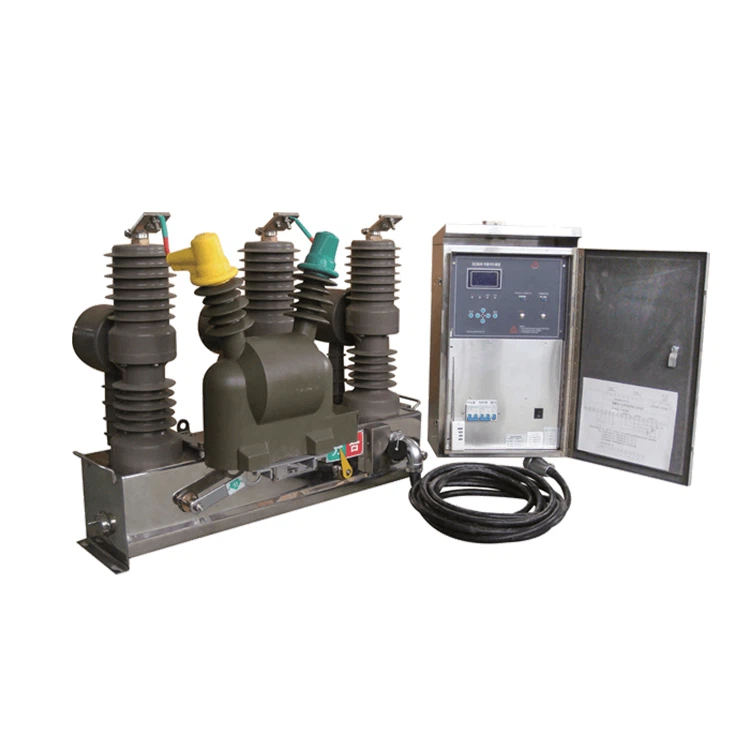

Como fornecedor líder de disjuntores de vácuo ao ar livre, oferecemos uma ampla gama de produtos para atender às necessidades de diferentes aplicações. Nossos produtos incluem oZW32-12 ARTILHO DE VACO DE VOLTAGEM MEIANTIA DE VOLTAGEM AUTRO, oDisjuntor de vácuo inteligente de alta tensão ao ar livre, e oZW32-12 Série Outdoor de alta tensão de alta tensão Disjuntor de 12kV VCB com controlador. Esses produtos são projetados para fornecer proteção confiável para sistemas elétricos ao ar livre e são construídos para suportar as duras condições ambientais.
Entre em contato conosco para compra e consulta
Se você estiver interessado em aprender mais sobre nossos disjuntores de vácuo ao ar livre ou tiver alguma dúvida sobre seus mecanismos operacionais, não hesite em entrar em contato conosco. Nossa equipe de especialistas está disponível para fornecer informações e assistência detalhadas. Estamos ansiosos para trabalhar com você para atender às suas necessidades de proteção elétrica.
Referências
- Blackburn, JL (2014). Retransmissão de proteção: princípios e aplicações. CRC Press.
- Gross, G. (2013). Geração de energia elétrica, transmissão e distribuição. Wiley.
- Khan, MS (2017). Sistemas de energia elétrica: projeto, operação e análise. Elsevier.
