Como fornecedor de pára-raios tubulares de óxido de zinco, entendo o papel crítico que esses dispositivos desempenham na proteção de sistemas elétricos contra sobretensão. Um dos principais aspectos de desempenho dos pára-raios tubulares de óxido de zinco é sua estabilidade térmica. Neste blog, irei me aprofundar nos requisitos de estabilidade térmica para pára-raios tubulares de óxido de zinco, explorando por que isso é importante e quais fatores o influenciam.
Por que a estabilidade térmica é crucial para pára-raios tubulares de óxido de zinco
Os pára-raios tubulares de óxido de zinco são projetados para desviar energia elétrica excessiva causada por raios ou outros eventos de sobretensão transitória para o solo, protegendo assim equipamentos e sistemas elétricos. Durante a operação de um pára-raios, ele passa por processos de absorção e dissipação de energia. Quando ocorre uma sobretensão, o pára-raios conduz corrente e absorve o excesso de energia, que é então convertido em calor. Se o pára-raios não conseguir dissipar esse calor de forma eficaz, sua temperatura aumentará continuamente, levando a danos potenciais ao pára-raios e até mesmo à falha da função de proteção.
A estabilidade térmica é essencial para garantir a operação confiável a longo prazo dos pára-raios tubulares de óxido de zinco. Um pára-raios termicamente estável pode manter seu desempenho elétrico dentro de uma faixa de temperatura razoável, evitando fuga térmica. A fuga térmica é uma situação perigosa em que o aumento da temperatura faz com que a resistência do pára-raios diminua, levando a mais fluxo de corrente e maior aumento de temperatura. Este processo autoacelerado pode, em última análise, destruir o pára-raios e causar falhas no sistema de energia.
Requisitos de estabilidade térmica
Limites de aumento de temperatura
O primeiro e mais óbvio requisito de estabilidade térmica é o limite de aumento de temperatura. Padrões internacionais e nacionais, como IEC 60099 - 4 e padrões elétricos nacionais relevantes, especificam o aumento máximo de temperatura permitido dos pára-raios tubulares de óxido de zinco sob condições normais de operação. Por exemplo, o aumento de temperatura do corpo do pára-raios geralmente não deve exceder um certo valor, tipicamente em torno de 60 - 80°C acima da temperatura ambiente. Este limite garante que os componentes internos do pára-raios, especialmente os varistores de óxido de zinco, operem dentro da faixa segura de temperatura.
Os varistores de óxido de zinco são os principais componentes dos pára-raios tubulares de óxido de zinco. Possuem característica tensão-corrente não linear, o que lhes permite conduzir grande quantidade de corrente durante eventos de sobretensão, ao mesmo tempo que apresentam alta resistência sob tensões normais de operação. No entanto, o seu desempenho é sensível à temperatura. Altas temperaturas podem causar alterações nas propriedades elétricas do varistor, como aumento da corrente de fuga e diminuição do nível de proteção. Portanto, manter o aumento de temperatura dentro do limite especificado é crucial para manter o bom funcionamento do pára-raios.
Capacidade de absorção de energia
Outro requisito importante de estabilidade térmica é a capacidade de absorção de energia do pára-raios. O pára-raios deve ser capaz de absorver e dissipar a energia gerada durante eventos de sobretensão sem ultrapassar seus limites térmicos. A capacidade de absorção de energia é geralmente expressa em joules por unidade de volume ou peso do material do varistor.
Quando ocorre um raio ou outra sobretensão transitória, o pára-raios precisa conduzir uma grande quantidade de corrente por um curto período. A energia absorvida pelo pára-raios durante este tempo é proporcional ao quadrado da corrente e à duração da sobretensão. Um pára-raios tubular de óxido de zinco bem projetado deve ter capacidade de absorção de energia suficiente para lidar com os eventos de sobretensão esperados na aplicação específica. Por exemplo, em áreas com elevada atividade atmosférica, são necessários pára-raios com maior capacidade de absorção de energia.
Dissipação Térmica
A dissipação térmica eficaz também é um requisito fundamental para a estabilidade térmica. O pára-raios deve ser projetado para dissipar o calor gerado durante a operação de forma eficiente. Existem várias maneiras de conseguir isso:
- Condução de Calor: A estrutura interna do pára-raios deve ser projetada para facilitar a condução de calor dos varistores para a superfície externa do pára-raios. Materiais de alta condutividade térmica podem ser usados na construção do pára-raios para melhorar a transferência de calor.
- Convecção Natural: A forma e o design do pára-raios podem promover a convecção natural. Por exemplo, o uso de aletas ou outras estruturas na superfície externa do pára-raios pode aumentar a área de superfície disponível para troca de calor com o ar circundante, melhorando o resfriamento natural por convecção.
- Radiação: A superfície externa do pára-raios pode ser tratada para melhorar sua transferência de calor radiativo. Uma superfície de cor escura, por exemplo, pode irradiar calor de forma mais eficaz do que uma superfície de cor clara.
Fatores que afetam a estabilidade térmica
Temperatura Ambiente
A temperatura ambiente tem um impacto significativo na estabilidade térmica dos pára-raios tubulares de óxido de zinco. Em ambientes de alta temperatura, o pára-raios tem menos margem para aumento de temperatura. Por exemplo, se a temperatura ambiente já estiver próxima do limite máximo permitido de aumento de temperatura do pára-raios, mesmo uma pequena quantidade de calor adicional gerada durante a operação pode empurrar o pára-raios para além da sua faixa de temperatura segura.
Em regiões com temperaturas ambientes extremamente altas, considerações especiais precisam ser tomadas ao selecionar e instalar pára-raios tubulares de óxido de zinco. Isso pode incluir a escolha de pára-raios com classificações de temperatura mais altas ou o fornecimento de medidas adicionais de resfriamento, como resfriamento com ar forçado ou resfriamento com água em algumas aplicações críticas.
Frequência e magnitude de sobretensão
A frequência e a magnitude dos eventos de sobretensão também afetam a estabilidade térmica do pára-raios. Eventos frequentes de sobretensão significam que o pára-raios precisa absorver e dissipar energia com mais frequência, aumentando a taxa de geração de calor. Da mesma forma, eventos de sobretensão de alta magnitude exigem que o pára-raios conduza mais corrente, resultando em mais absorção de energia e geração de calor.
Em áreas com alta densidade de descargas atmosféricas ou em sistemas elétricos propensos a frequentes eventos de sobretensão transitória, devem ser selecionados pára-raios com maior capacidade de absorção de energia e melhor capacidade de dissipação térmica. Além disso, a coordenação adequada do sistema de proteção pode ajudar a reduzir a frequência e a magnitude dos eventos de sobretensão que atingem o pára-raios, melhorando assim a sua estabilidade térmica.
Condições de instalação
As condições de instalação do Corta-raios Tubular de Óxido de Zinco também podem influenciar sua estabilidade térmica. Por exemplo, se o pára-raios for instalado num espaço confinado com pouca ventilação, a dissipação de calor será restringida, levando a um maior aumento de temperatura. Por outro lado, se o pára-raios for instalado em uma área aberta com boa circulação de ar, o efeito natural de resfriamento por convecção será potencializado.
A instalação adequada também inclui garantir que o pára-raios não fique exposto à luz solar direta por longos períodos, pois isso pode aumentar a temperatura da superfície. Em alguns casos, guarda-sóis ou outras estruturas de proteção podem ser usados para reduzir o impacto da radiação solar na temperatura do pára-raios.
Conclusão
A estabilidade térmica é um requisito crítico para pára-raios tubulares de óxido de zinco. Atender aos limites de aumento de temperatura, ter capacidade de absorção de energia suficiente e dissipação térmica eficiente são essenciais para garantir a operação confiável desses dispositivos a longo prazo. Como fornecedor deSupressor tubular de óxido de zinco, estamos comprometidos em fornecer pára-raios de alta qualidade que atendam a todos os requisitos necessários de estabilidade térmica.

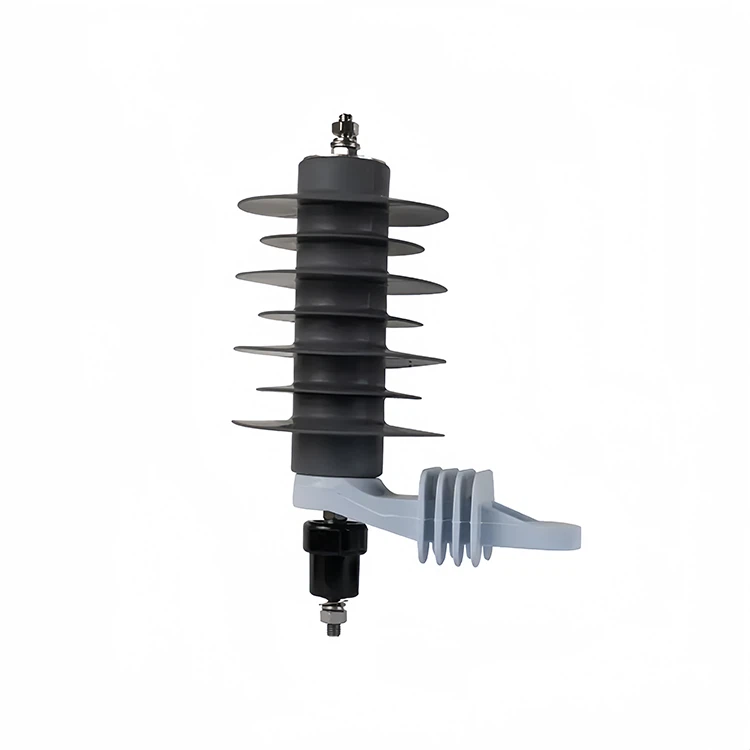

Também oferecemos uma gama de produtos relacionados, comoPára-raios de óxido de zinco tipo lacuna em sérieeSupressor de óxido de zinco no poste, que são projetados para fornecer proteção abrangente para sistemas elétricos.
Se você estiver interessado em nossos pára-raios tubulares de óxido de zinco ou outros produtos de proteção contra raios, não hesite em nos contatar para obter mais informações e discutir suas necessidades específicas. Esperamos trabalhar com você para garantir a segurança e a confiabilidade de seus sistemas elétricos.
Referências
- IEC 60099 - 4, "Pára-raios - Parte 4: Pára-raios de óxido metálico sem lacunas para sistemas CA".
- Normas elétricas nacionais relevantes sobre proteção contra raios e pára-raios.
