Ei! Como fornecedor de disjuntores de vácuo internos, tive meu quinhão de experiências e informações sobre esses dispositivos bacanas. Hoje, quero conversar sobre o papel da proteção de sequência zero em um disjuntor de vácuo interno.

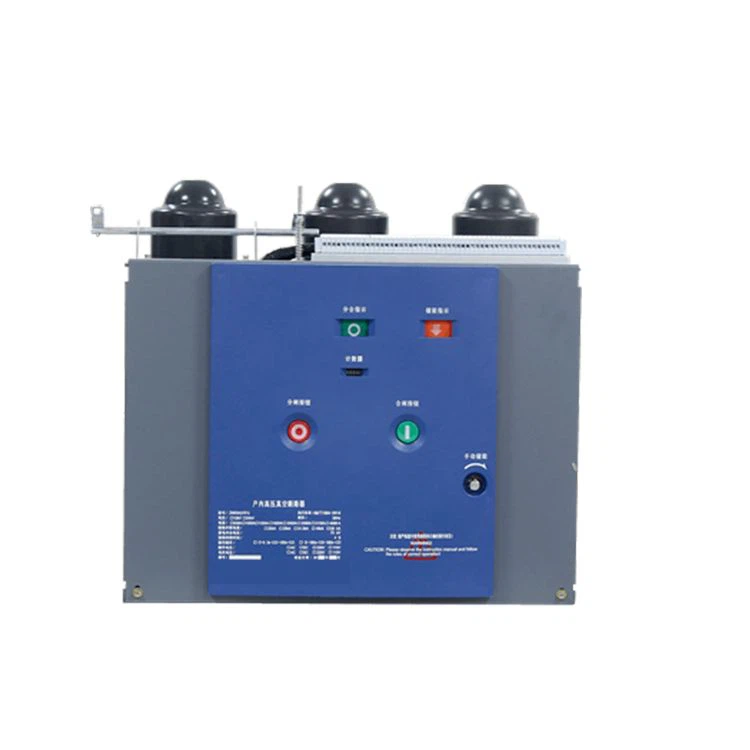

Primeiro, vamos entender o que é um disjuntor de vácuo interno. É uma peça crucial de equipamentos usados em sistemas elétricos para proteger circuitos contra sobrecargas, circuitos curtos e outras falhas elétricas. Oferecemos uma variedade desses disjuntores, como oVCB de 24kV VCB Interior disjuntor de vácuo de alta tensão com postes incorporados, oDisjuntor de vácuo fixo interno, e oVS1 disjuntor de vácuo VCB de 12kV VCB. Esses disjuntores são projetados para interromper o fluxo de eletricidade quando algo dá errado, evitando danos ao sistema elétrico e riscos potenciais.
Agora, vamos mergulhar em proteção de sequência zero. Em um sistema elétrico de três fases, o componente de sequência zero representa a parte desequilibrada do sistema. Quando tudo está funcionando sem problemas, as três fases são equilibradas e a corrente de sequência zero é próxima a zero. Mas quando há uma falha, como uma falha no solo, o saldo é interrompido e uma corrente de sequência zero - começa a fluir.
O papel da proteção de sequência zero em um disjuntor de vácuo interno é detectar essa corrente anormal de sequência zero e tomar medidas. Quando a corrente de sequência zero excede um limite de pré -definição, o disjuntor viaja. Isso é super importante porque as falhas no solo podem ser realmente perigosas. Eles podem causar choques elétricos, danos ao equipamento e até iniciar incêndios.
Um dos principais benefícios da proteção de sequência zero é sua capacidade de detectar falhas que poderiam passar despercebidas. Por exemplo, em alguns casos, uma falha de fase única para aterrar a falha pode não causar uma mudança significativa nas correntes de fase, dificultando a detecção usando a proteção tradicional sobre a corrente. Mas a proteção de sequência zero pode captar o desequilíbrio e tropeçar no disjuntor, impedindo mais danos.
Vamos falar sobre como o Zero - a proteção de sequência realmente funciona em um disjuntor de vácuo interno. Geralmente, existem dois métodos principais: usando um transformador de corrente de sequência zero (ZSCT) ou calculando a corrente de sequência zero - das correntes de fase.
Com um ZSCT, todos os condutores trifásicos passam pelo núcleo do transformador. Quando há uma carga equilibrada, os campos magnéticos produzidos pelas correntes trifásicas se cancelam e não há saída do transformador. Mas quando há uma falha no solo e uma corrente de sequência zero, os campos magnéticos não cancelam mais e o transformador produz uma saída proporcional à corrente de sequência zero. Essa saída é então alimentada ao relé de proteção, que o compara ao limite definido. Se estiver acima do limite, o relé envia um sinal para o disjuntor para viajar.
O outro método é calcular a corrente de sequência zero a partir das correntes de fase. Em um sistema de três fases, a corrente de sequência zero pode ser calculada como a soma das correntes trifásicas divididas por três. Os disjuntores modernos costumam criar - em microprocessadores que podem executar esse cálculo em tempo real. Esses microprocessadores monitoram continuamente as correntes de fase e calculam a corrente de sequência zero. Se a corrente de sequência zero - calculada exceder o valor definido, as viagens do disjuntor.
Outro aspecto a considerar é a configuração da proteção de sequência zero. O limiar para tropeçar no disjuntor precisa ser cuidadosamente escolhido. Se estiver muito baixo, o disjuntor poderá tropeçar desnecessariamente, causando interrupções no suprimento elétrico. Por outro lado, se estiver muito alto, a proteção pode não ser capaz de detectar pequenas falhas no solo no tempo.
A configuração também depende do tipo de sistema elétrico e da carga. Por exemplo, em um sistema com um aterramento de alta resistência, a corrente de sequência zero durante uma falha no solo pode ser relativamente pequena; portanto, o limiar precisa ser definido. Em um sistema solidamente fundamentado, a corrente de sequência zero pode ser muito maior, permitindo um limite mais alto.
Além de detectar falhas no solo, a proteção de sequência zero também pode ser usada para outros fins. Por exemplo, ele pode ser usado para monitorar a condição de isolamento do sistema elétrico. Um aumento gradual na corrente de sequência zero ao longo do tempo pode indicar uma deterioração do isolamento, o que pode levar a uma falha no solo no futuro. Ao detectar tão cedo, a manutenção pode ser agendada para evitar um problema mais sério.
Como fornecedor de disjuntores de vácuo interno, entendemos a importância de fornecer proteção confiável de sequência zero. Nossos disjuntores são projetados com componentes de alta qualidade e algoritmos de proteção avançada para garantir a detecção precisa e oportuna de correntes de sequência zero. Também oferecemos opções de personalização para as configurações de proteção de sequência zero, para que nossos clientes possam adaptar a proteção aos seus sistemas elétricos específicos.
Em conclusão, a proteção de sequência zero - desempenha um papel vital em um disjuntor de vácuo interno. Ele fornece uma camada extra de segurança detectando falhas no solo e prevenindo danos ao sistema elétrico. Se você está procurando umVCB de 24kV VCB Interior disjuntor de vácuo de alta tensão com postes incorporados, umDisjuntor de vácuo fixo interno, ou aVS1 disjuntor de vácuo VCB de 12kV VCB, verifique se possui proteção confiável de sequência zero.
Se você estiver no mercado de um disjuntor de vácuo interno ou tiver alguma dúvida sobre zero - proteção de sequência, não hesite em entrar em contato. Estamos aqui para ajudá -lo a encontrar a melhor solução para suas necessidades elétricas.
Referências:
- Sistemas de energia elétrica: design e análise de Turan Gonen
- Proteção de sistemas de energia por MH Rashid
