Seleção da configuração do switch de isolamento

Seleção de configuração

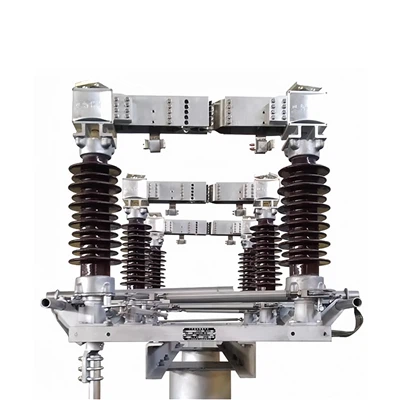

Seleção de chaves de isolamento
A chave de isolamento é configurada na fiação principal [6] para garantir um isolamento claro entre o circuito aberto e a parte energizada durante a manutenção da linha e do equipamento. Devido à falta de dispositivo de extinção de arco e à baixa capacidade de interrupção da chave de isolamento, a sequência de operação de comutação deve ser seguida ao operar a chave de isolamento. Ou seja, ao transmitir energia, a chave de isolamento do lado do barramento deve ser fechada primeiro, seguida pela chave de isolamento do lado da linha e, finalmente, o disjuntor. Em caso de queda de energia, o oposto é verdadeiro.
Configuração de switches de isolamento
1. Ambos os lados do disjuntor devem ser equipados com chaves de isolamento para criar uma interrupção clara e isolamento de energia durante a manutenção do disjuntor.
2. Transformadores comuns com pontos neutros diretamente aterrados devem ser aterrados através de chaves de isolamento.
3. O pára-raios e o transformador de tensão no barramento devem compartilhar um conjunto de chaves de isolamento para garantir a segurança da manutenção elétrica e do barramento. Cada seção do barramento deve ser equipada com 1-2 conjuntos de chaves de aterramento.
4. O pára-raios conectado à linha de saída ou ao ponto neutro do transformador não pode estar equipado com uma chave de isolamento.
5. Quando não há fonte de alimentação no lado do usuário da linha do alimentador, o lado do disjuntor que leva ao usuário pode não estar equipado com uma chave de isolamento. Mas para evitar sobretensões atmosféricas, também pode ser instalado.
